24강: 건축물의 구조, 기본설계 협의
라멘구조와 벽식구조
안녕하세요
“선례의 건축이야기” 입니다.
오늘의 강의 주제는
건축물의 구조에
대해서 알아보는 시간입니다.
암기 하려하지 말고, 이해하면서 함께 배워봐요💪

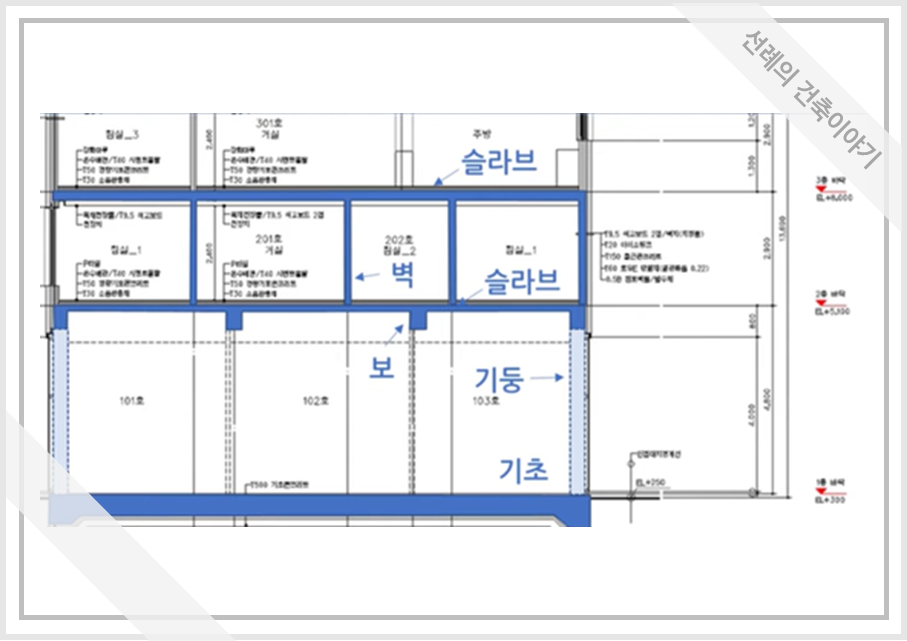

<단면도의 부분적 명칭>
철근 콘크리트로 건물을 지을 때
크게 두 가지로 분류 되는데요.
라멘구조와 벽식구조로 분류 됩니다.
그럼 두 가지에 대해서 간략하게 알아볼까요?

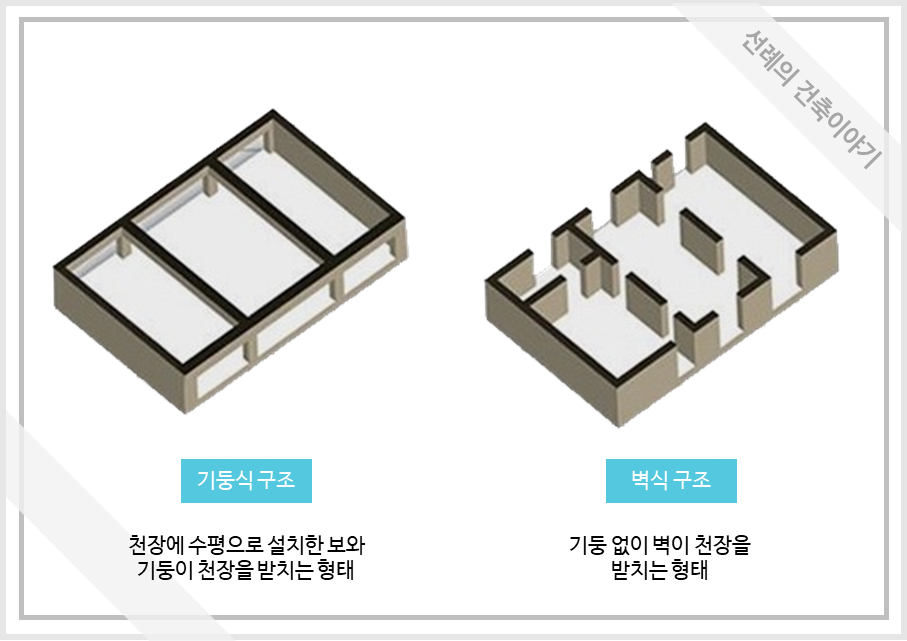

1 라멘구조(기둥보 구조)
기둥 위 보, 슬라브(1층)
벽으로 짓는 것 아님 ⇛ 기둥과 기둥 사이 거리가 멀어도 가능합니다.
주로 상가, 공장에 많이 사용되며, (기둥 많이 없는 곳)
바닥에서 힘을 받아서 보, 기둥, 기초 순으로 하중 받습니다.
2 벽식구조
벽, 슬리브 (2층)
벽이 하중을지지 (슬라브->벽)
주택에서 많이 사용
철근 콘크리트 라멘조 기초
<철근콘크리트 라멘조 기초>
그럼 철근콘크리트의 라멘구조에 대해서 간략하게 알아볼까요?
라멘조
보와 기둥으로 지지를 하는 구조로써,
철근이 기초에 들어갑니다.
한 층을 만드는데의 소요기간
1~2주 소요.
1)기초 콘크리트 타설

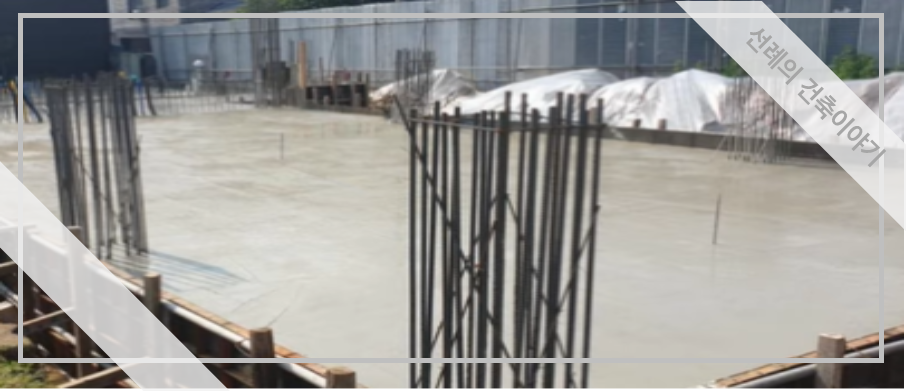

<기초 콘크리트 타설 현장>
타설 완료
철근 위에다가 콘크리트 부어서 기초 완성하고,
철근을 깔고, 콘크리트를 붓고, 콘크리트가 굳은 뒤 거푸집 뜯어냅니다.
기초위에 , 기둥 위에 올라온 철근을 이어서 위까지 올려놓으며, 벽도 마찬가지로 이어서 위로 올입니다.
2) 기둥, 벽 철근 배근, 기둥 거푸집 설치, 벽 거푸집 설치.
<기둥, 벽 철근 배근, 기둥거푸집 설치, 동바리 받침 현장>
거푸집(형틀) 설치 (기둥-벽-천장 순)하여
보, 슬라브의 거푸집 설치(위쪽) -> 무너지는 것 방지 위해 동바리 받침을 설치 합니다.
3) 보철근, 슬리브 철근 깔기.

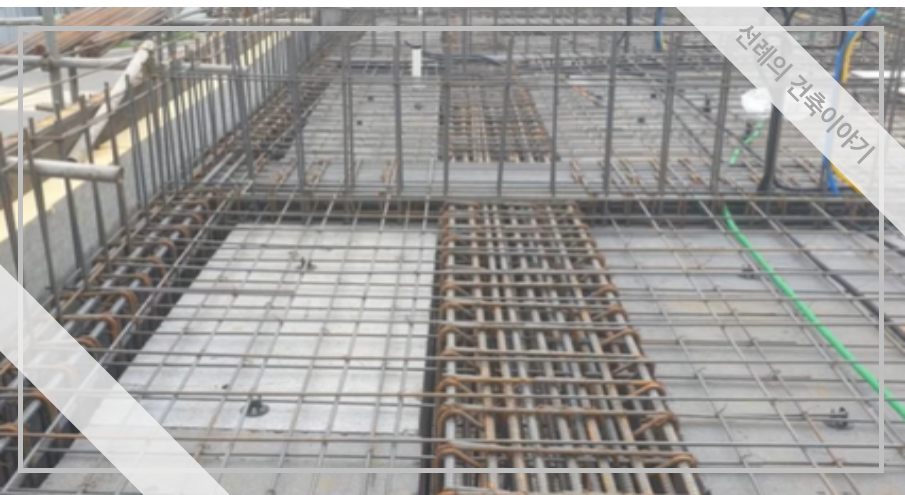

<보철근, 슬리브 철근 설치 현장>
철근 먼저 넣고 보철근 깔기. 슬라브 철근(듬성듬성 되어 있는 것)설치 합니다.
4) 기둥, 보, 벽, 슬라브 타설

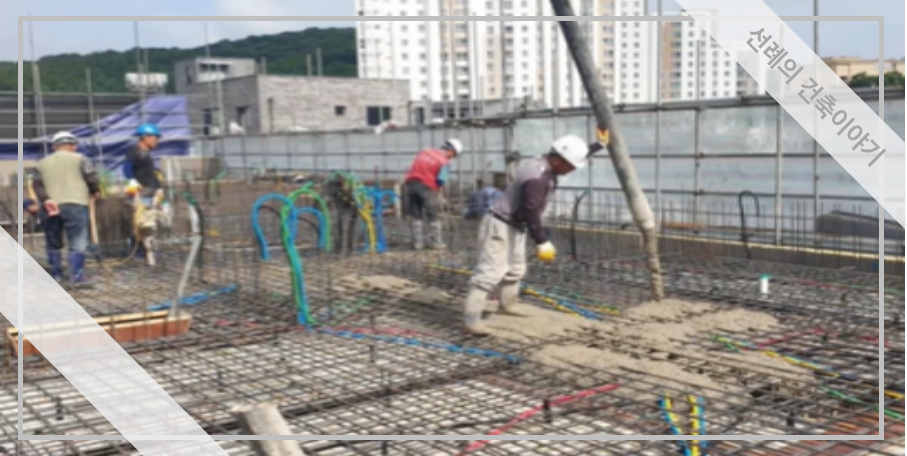

<기둥, 보, 벽, 슬라브 타설현장>
철근 조립 후 펌프카가 오게되면,
펌프카가 레미콘차에서 받은 레미콘 뿜어서 올리게 됩니다.
철근콘크리트의 라멘구조에 대해서 알아봤으면
이제는 철골구조에 대해서도 간략히 알아 볼까요?
철골구조
쇠로 가공하여 공장, 2~3층 되는 상가를 짓는 것을 말합니다.

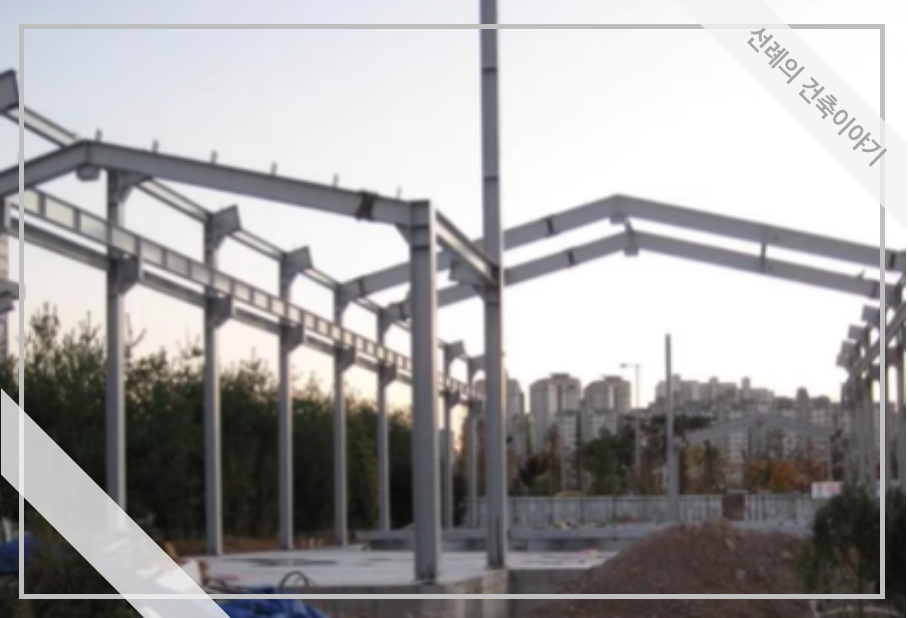

<철골구조 사례>
H빔
철골구조는 뼈대를 다 H빔으로 구성되어 있습니다.
단점
불에 약하며, 내화처리를 해야 합니다.
철근콘크리트
구조적으로 안정. 경제적 (레미콘의 원재료인 석회암이 우리나라에 많이 나옴.)이며,
우리 나라 대부분 사용되는 공법 입니다.
단점
보, 기둥이 커지고 무거워져야 하며, 공장같은 경우에는 철골로 많이 계획합니다.
보가 두꺼워져서 공사비가 상대적으로 올라가고, 주거지역의 경우 일조권의 제한도 있습니다.
철골 철근콘크리트
철근콘크리트장점 + 철골장점을 합친 것을 말합니다.
포스트 텐션 공법 등 여러 방법이 있습니다.
하지만 일정수준을 넘어가기 어려운 측면이 있으며,
일정수준을 넘어간다고 하더라도 공사비 측면에서도 문제가 생기게 됩니다.
단점
비싸며, 초고층 건물에만 많이 사용되고 있습니다.
(콘크리트로 하면 무겁기 때문)
목구조
주택에 주로 사용
경량 철골
단층 상가, 주택에 주로 사용. 가벼움. ㄷ형강, I형강 주로 이용

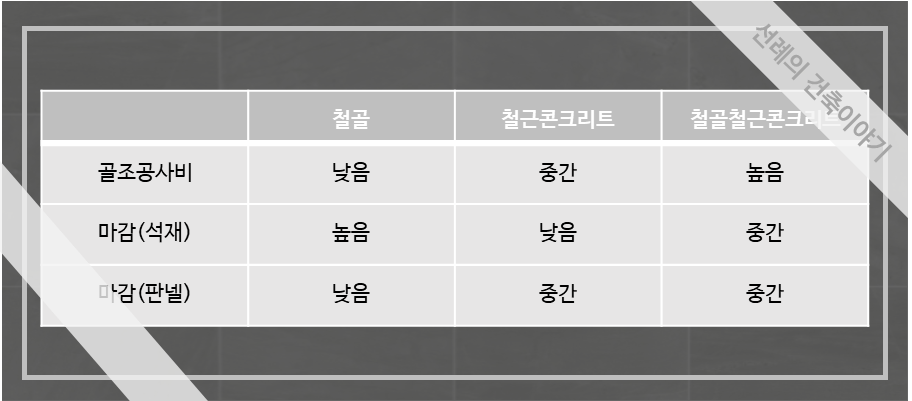

<재료 별 비용>
정리하게 되면
초고층 건물, 기둥 간의 거리가 멀어야 하는 건물에 적용되는 구조는
철골 철근 콘크리트
기둥 간의 거리가 멀고 마감이 판넬인 구조는(공장, 대형마트)
철골
나머지(아파트, 상가, 주택)
철근 콘크리트
분류 할 수 있습니다.
자! 마지막까지 잘 이해 하셨나요?
오늘은
건축물의 구조에 대해서 간략하게 배워 봤구요.
다음시간에는 중간설계 협의부터 허가, 실시설계 과정에 대한 내용을
함께 알아보아요.
오늘 하루도 수고 많으셨습니다.
