12강: 설계도면 보는 법(5) 구조설계도면, 기계설계도면
건물의 구조와 설계도면
안녕하세요.
선례의건축 이야기입니다.
자 오늘도 다같이 암기하지 말고! 개념을 이해하시면서 알아봅시다.
지난 강의에서 설계도서의 구분의 다섯가지를 배웠고,
그중 설계도면의 구성에 대하여 이야기했습니다.
특히 건축도면에는 가구, 가전의 표시를 하여야 한다고 이야기했습니다
<설계도면 보는법>

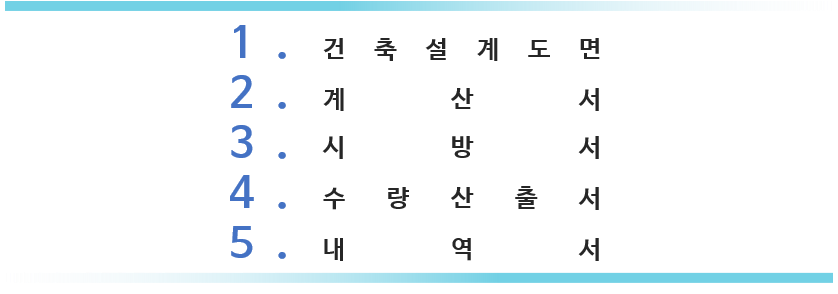

설계도서는 5가지로 구성되어있어요.
오늘은 이어서 구조설계도면, 기계설계도면, 전기, 그리고 수량산출서, 내역서에 대하여 이야기해보겠습니다.
구조설계도면
구조의 다양한 종류 중 가장 많이 사용하고 있는 철골철근콘크리트 구조에 대하여 이야기해보겠습니다.
구조설계도면은
구조 일반사항, 주심도, 구조평면도, 배근일람표
이렇게 4가지로 구성되어 있습니다.
구조 일반사항은 설계의 기준을 나타내는 자료로
땅이 힘을 얼마나 받는지를 나타내는 허용지지력,
사용되는 철근과 레미콘의 사용강도 등을 나타내고
추가로 철근 구부림, 간격, 피복두꼐, 정착, 이음 등을 표현합니다.
주심도는 기둥의 위치와 형태를 표시하는 도서로 실제 건물에서 보여지는 크기는 대부분 매우 작은 사이즈입니다.
그래서 이 기둥이 잘 보이게 크게 그려 놓은 것 이 주심도입니다.
구조 평면도는 보, 옹벽, 슬라브, 기둥에 대한 평면도를 그려 놓은 것이 구조 평면도입니다.
배근 일람표는 보, 옹벽, 슬라브, 기둥에 철근을 어떻게 배근하였는지 보여 주는게 배근 일람표 입니다.
일종의 요약집이라 보시면 됩니다.
주심도를 보는 방법을 살펴볼 까요?
이 C1기둥의 형태는 폭400, 깊이 400의 형태입니다.
주근은 12-HD22라고 표시하고 있습니다.
이 뜻은 12 개의 HD 고강도 22 mm의 철근을 나타내며 형태에 동그란 점으로표시된 부분을 나타냅니다.
후프는 띠철근인데 주근이 넘어지지 않게 묶어 놓는 역할을 합니다.
여기서 표시하는 HD10@200은 앞서 설명한 것을 유추해 보자면
고강도 철근 10mm를 200 간격으로 설치하라는 뜻으로 볼 수 있겠지요?
건축주가 구조 도면을 상세하게 볼일은 없지만 이정도로 도면을 읽는 법을 알고 있으면 충분해 보이네요
기계설계도면
다음은 기계설계도면을 설명드리 겠습니다.
사람이 먹고 배설하고, 숨쉬고 내밷고 소화하는 것이 건물에 해당하는 도면이 기계설계도면이라 할 수 있습니다.
기계설계도면에는 일람표, 난방도면 위생도면, 가스도면이 있고
건물이 커지고 기능이 많아지면 더 많은 종류의 기계설계도면이 필요합니다.
일람표는 건축물에 사용되는 장비, 보일러, 휀, 위생기구, 변기, 세면기, 수전 등을
표시하는 도면입니다.
표에서 보이는 기호 B-1보일러는 수량이 이 건물에 3개가 들어가고 용량이 16,000Kcal/Hr, 가스소비량 19,200Kcal/Hr,
그 다음에 연도는 70 x 75, 효율은 83.1% 벽걸이형에 FF방식, 자동장치 일체구비 콘덴싱보일러를 설치한다는 표시입니다.
난방도면은 보일러, 분배기 등을 위치하고 난방배관을 어떻게 하는지 보여주는 도면입니다.
난방 평면도를 볼 때 첫 번째로 봐야할 것은 보일러의 위치입니다.
보일러에서 데워진 물은 분배기를 가장 먼저 도착하는데 분배기를 통해 각 방으로 분배되고
각방을 순환하다가 식어서 다시 보일러로 들어가는 구조입니다.
위 평면도에서 화장실에 대한 난방 구조가 포함되어 있는 것을 확인할 수 있네요~

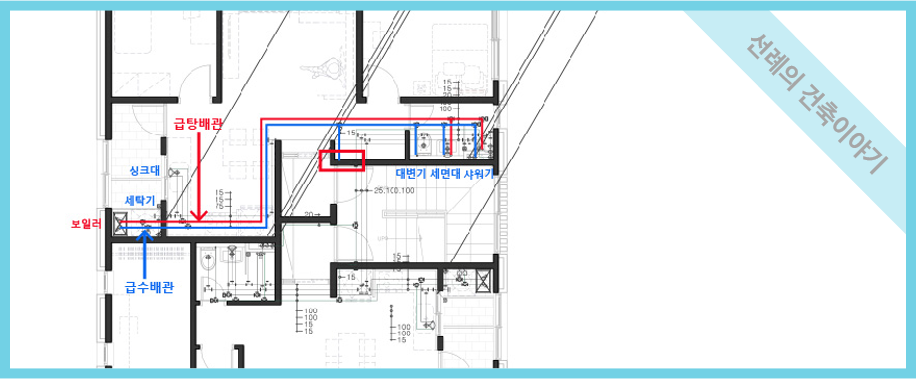

위생도면은 급수, 물을 받는 것 즉 사람으로 치면 물을 먹는 것에 해당하겠네요.
급탕은 뜨거운 물을 받는 것으로 보일러를 거쳐서 나온 급수라 할 수 있습니다.
첫 번째물은 집에서 사용되는 물의 양을 체크 할 수 있도록 계량기에서 시작을 합니다.
위 도면에서 보면 “대변기 - 세면대 – 샤워기”를 거치도록 위생도면이 작성되어 있습니다.
오수와 배수는 급수와 급탕의 반대로 물을 내버리는 것으로
변기, 화장실 바닥 등에서 나오는 물은 오수, 발코니 세탁기, 싱크대에서 나온 물은 배수로 구분되고 있습니다.

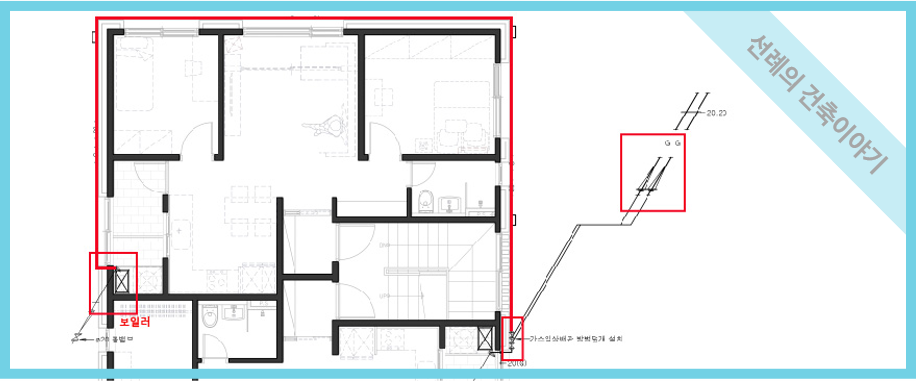

가스 배관은 가스가 올라가는 위치와 방향이 되겠습니다.
가스는 올라가서 건물을 한 바퀴 둘러서 보일러로 들어가게 되어 있습니다.
건물 내부로는 가스 배관이 들어갈 수 없기 때문에 벽을 타고 반대편 보일러 실로 들어가도록 되어 있습니다.
싱크대까지 가지 않는 경우는 전기 쿡탑을 사용하는 것이라 할 수 있고 이럴 때는 전기도면에서 확인이 가능하겠죠?
오늘은 여기까지 설명 드리고 다음시간에 또 쉽고 재미있게 배워 봐요.
지금까지 “선례의 건축이야기” 였습니다.
그럼 다음시간에 만나요 여러분😄
