10강:설계도면 보는법 단면도, 입면도, 실내재료마감표
단면도, 입면도, 실내재료마감표에 대해서 알아봅니다.
여러분 안녕하세요.
선례의 건축이야기 입니다.
지난 시간에서의 설계도면 보는 법 3번째 시간 입니다.
오늘 배울 주제는
단면도, 입면도, 실내재료 마감표에 대해서 알아볼 겁니다.
그럼 시작해볼까요?
단면도는 건물을 위아래로 잘라서 단면을 보는 것으로써,
왼쪽 상단의 KEY MAP을 통해 건물의 어느 부분을 자른 것인지 확인이 가능합니다.
<단면도 사례>
평면도와 단면도는 한 쌍으로 보시면 이해가 빨라요.

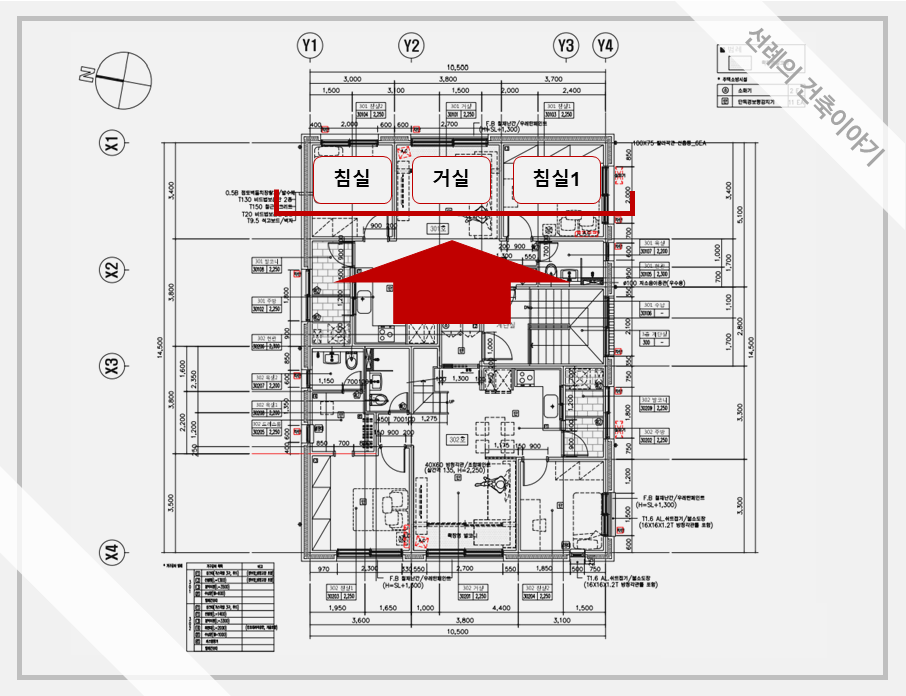

<지상3층 평면도 사례>
평면도에서 확인한 실들과 창, 좌표는
단면도에서도 동일하게 확인 할 수 있습니다.
위의 도면에서 확인할 수 있는 침실, 거실, 침실1의 정보처럼
단면도를 확인할 시에
3층의 동일 공간이 형성되어 있는 것을 알수 있으며,
우측창호와 축선이 동일하게 위치해 있는 것을 알 수 있습니다.
이렇게 평면도와 단면도는 하나의 연결도면으로써 관계가 아주 밀접한 도면임을
이해하시면 좋을 것 같아요:-)
<단면도 사례>
단면도에서 확인할 것으로는,
1. 건물의 높이
2. 층고
3. 천정고(반자높이)
4. 천정마감
5. 바닥마감
5가지로 구성 되어 있습니다.
<부분 단면도1>
우선 건물의 높이를 확인해 볼까요?
17,500이라고 확인이 되죠?
여기서
SL이란? 슬라브(바닥)
EL(기준점)+100은
기준점으로부터 100mm=10cm 위에 1층의 바닥이 위치를 말합니다.
1층 층고=3,400,
2층 층고=2,750
3층 층고=2,800
따라서,
최종 건물의 높이 = 6,250+2,800=9,050(mm) 입니다.
층고란?
바닥의 높이. 즉, 밑에 층 콘크리트의 높이부터 위에 층 콘크리트의 높이까지를 의미하며,
천정고(반자높이)란?
바닥마감에서 천정마감까지의 높이를 의미합니다.
<부분단면도2>
이 경우, 천정고=층고(2,700)-바닥마감(120)-슬라브두께(200)-천정마감(130)=2,250
바닥 마감과 천장 마감은 다양하므로
단면도상 참고만 하겠습니다.
입면도를 통해
창, 문, 외벽의 마감 등 건물 외관의 모습을 2D 형식으로 볼 수 있습니다.
입면도와 단면도는 항상 KEY MAP 확인후 도면을 보는 것을 순서로 숙지하시면 도움이 됩니다.
<입면도 사례>
또한 입면도에서는 외벽재료와 창호의 성격 출입구의 위치까지
평면도, 단면도에서 안내하는
정보들을 입면도에서도 동일하게 확인할 수 있습니다.
평면도에서 확인 가능한 건축물 내 벽의 마감과,
단면도에서 확인 가능한 바닥과 천장의 마감을
실내재료 마감표에서 한번에 확인이 가능합니다.
좌측 열은 층, 실로 구분되며,
상측 행은 바닥, 걸레받이, 벽, 천장으로 구분됩니다.
즉, 실내재료마감표는 건물의 실 내부 마감재료에 대해
한눈에 볼 수 있도록 정리를 해 놓은 것을 의미합니다.
<실내재료 마감표 사례>
지금까지 설계도면 보는 법 3번째 시간.
단면도, 입면도, 실내재료 마감표에 대해서 알아보았습니다.
조금더 쉽고 재밌게 강의를 복습하고 예습하고 싶다면,
아래 링크인 유튜브 “선례의 건축이야기”를
클릭해주시기 바랍니다.
다음시간에는 창호도와 계획도에 대해서 함께 배워 볼께요.
지금까지 “선례의 건축이야기” 였습니다.
