9강:설계도면 보는법(2) 평면도
어렵지 않은 설계도면 평면도 보는법
안녕하세요.
선례의건축이야기 입니다.
지난강의에 이어 설계도면 보는 법 두번째 시간입니다.
오늘도 다같이 암기하지 말고! 개념을 이해하시면서 알아봅시다.
설계도면에는 여러 종류가 있어요!
이번시간에는 평면도 보는 법을 배워보겠습니다!
평면도란?
평면도 보는 법을 배우기에 앞서 평면도가 무엇인지 알아볼까요?
평면도는 건물의 바닥에서부터 1.2m 높이에서 건물을 수평으로 잘라 위에서 본 도면을 말합니다

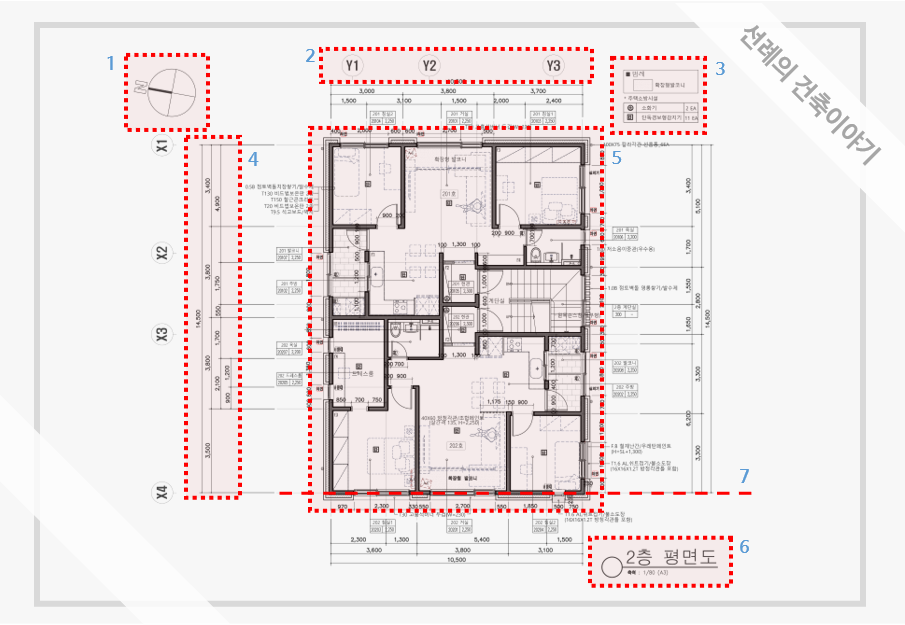

다음 그림을 예시로 설명을 해보겠습니다.
자, 이제 조금 더 자세히 알아보는 시간을 가지도록 하겠습니다.
도면을 보면 크게 두 가지 영역으로 볼 수 있어요!
도면영역과 도면이외의 정보가 담겨있는 표제란 영역으로 나뉩니다.

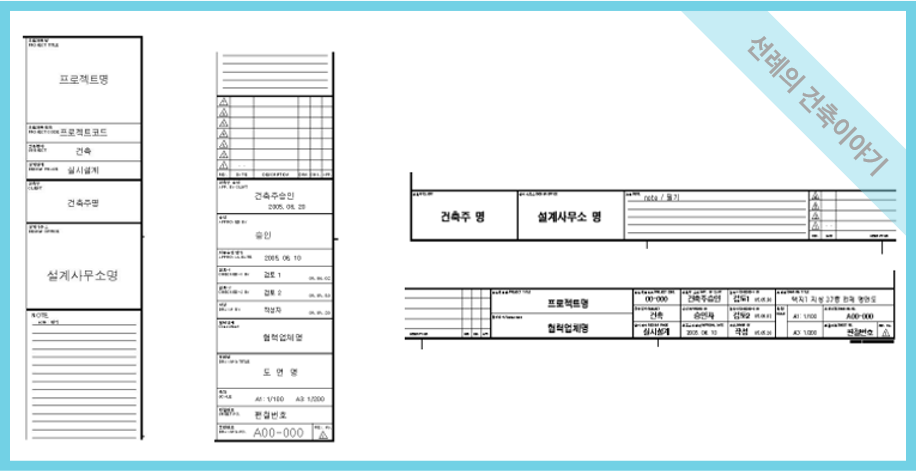

<표제란 영역 예시1>
표제란 영역에는 건축주 및 설계사무소 정보, 프로젝트 정보, 개정관리 정보, 도면 및 표준 정보등
4개 영역으로 구성이 됩니다.
일반적으로 표제란 영역은 도면구성에 따라 우측으로 구성을 하거나 아래쪽에 구성을 합니다.
<표제란 영역 예시2>
평면도 보는법1
<br 기본적으로 치수의 단위는 mm를 원칙으로 작성을 하게 됩니다.
도면의 구성은 방위, 도면, 치수선 등 다양한 정보가 들어있습니다.
N은 북쪽을 나타내고 이를 통해 동서남북과 태양이 어디에서 뜨고 어디에서 지는 지를 판단할 수 있습니다
즉, 건물이 어느 향인지 방위를 통해 알 수 있습니다.
다음 그림에서 보면 남향의 위치를 알 수 있죠?
<방위 평면도 예시>
버블모양의 X1,Y1등으로 된 것을 주열이라고 합니다.
주열은 주요구조의 중심 간격에 적용합니다.
가로 주열번호는 왼쪽에서 읽고 세로 주열번호는 아래에서 위방향으로 읽습니다.
도면에서 기준이 되는 역할을 하기 때문에 보다 빠르고 정확하게 위치를 파악할 수 있으며,
X1.Y1의 좌표를 통해 단면과 상세도의 위치를 파악할 수 있습니다.
자, 이제 도면 내부로 들어가 보겠습니다.
평면도 보는법2- 벽, 창, 문
벽, 창문, 문을 쉽게 보기위해 칼라로 표현을 했습니다. 그리고 방이 구성되어 있죠?
평면도를 볼 때 눈에 익히기 위해서는 벽을 먼저 구분하고 창의 위치와 문의 위치를 보면서 실들의 이름을 보면 전체적인 큰 틀이 눈에 들어오게 됩니다.
현재 창문도면에서는 이중창이 계획되어져 있습니다.
유리창이 하나 있으면 단창, 두 개 있으면 이중창, 세 개 있으면 삼중창으로 보면 됩니다.
현재 도면에는 900짜리 문이 들어가 있습니다.
일반적으로 문의 표현은 아래와 같이 합니다.
문이 열리는 방향은 화살표 방향으로 도면에서 표현은900으로 되어 있는데
실제로 열리는 부분은 좌우에서 문틀50을뺀 800이라고 볼 수 있습니다.
평면도 보는법 3
도면이 그려지는 종이의 크기는 한정적이고,
면적 안에 많은 것 들을 표현해야 하기 때문에 약어 를 많이 사용합니다.
계단실에 보이는 DN은 DOWN의 약어로 내려가는 방향을 뜻합니다.
반대로 UP은 올라가는 방향이라고 볼 수 있겠죠!

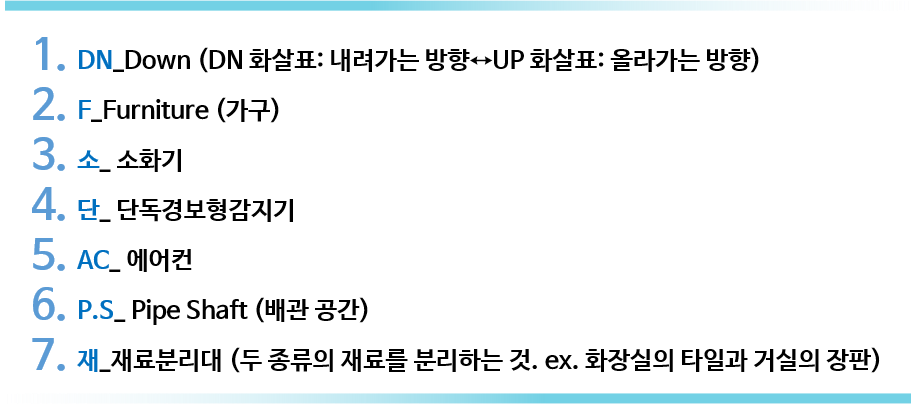

이 외에 범례로 약어를 표현하기도 합니다.

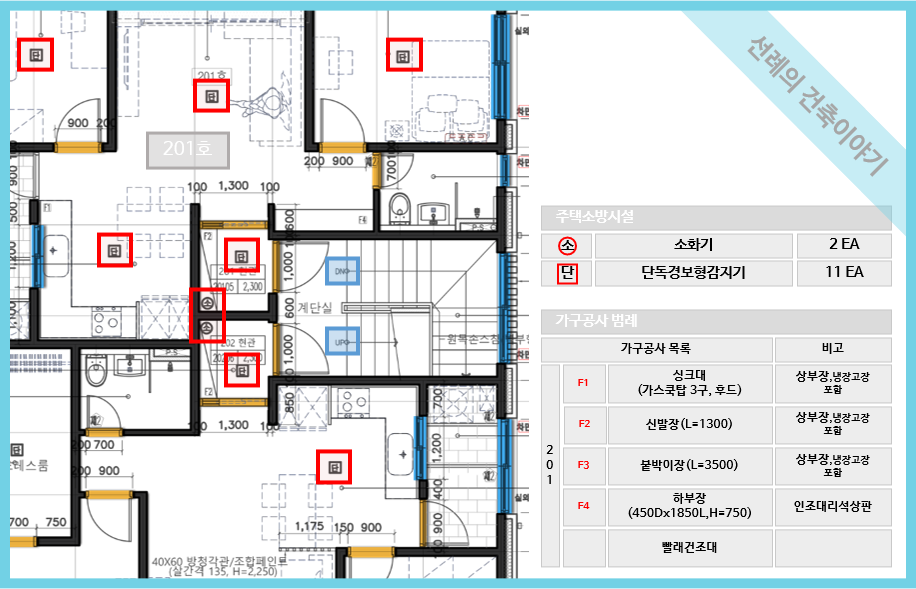

<약어표현예시>
도면에서 대부분 실선으로 다 표현이 되어 있는데, 가구 및 전자제품은 점선으로 표현합니다.
이는 나중에건축을 완공하고 어떻게 배치하겠다고 표기한 것입니다.
이것을 바탕으로 건축도면위에 전기도면이 그려집니다.
<전기도면 얘시>
점선으로 표기된 가구 및 전자제품을 어떻게 배치할지 해 놨기 때문에
콘센트 위치를 잡을 수 있겠죠
하지만 실제로 도면을 받아보면 없는 이런 표현이 안되 있는 도면이 많습니다.
건축주는 원하는 위치에 콘센트가 설치되어 있는지 꼭 확인해야 합니다.
그럼 다음시간에 만나요 여러분 ^_^
가구와 가전제품이 그려진 평면도를 볼 줄 안다면 건축주는 모든 도면을 본 것과 다름 없습니다. 어렵지 않으니 평면도 보는법을 체득하시길 바랍니다.
